La mayoría de los proyectos de congeladores fuera de la red fracasan el mismo día del año: el primer tramo largo de nube. El Direct Drive 6 se construye en torno a ese día y no a los días soleados, porque una cadena de frío que se detiene durante tres días ya ha perdido la carga que debía proteger.

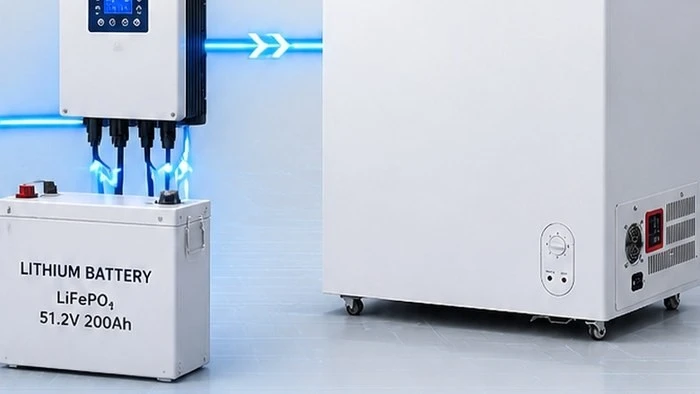

Este gabinete ejecuta un ciclo de trabajo de 24 horas solo con energía solar. Durante el día, el conjunto acciona el compresor y recarga un paquete de litio al mismo tiempo; Después de la puesta del sol, el paquete se hace cargo sin conmutación, sin conexión a la red eléctrica y sin generador en espera. El circuito de refrigeración es un compresor de CC, por lo que no es necesario invertir nada en la cadena a corriente alterna y no se pierde nada en la conversión.
Lo que hace que el modelo merezca una página aparte en nuestro catálogo no es sólo el hardware. Es que el mismo gabinete está diseñado para ser desplegado como una pequeña flota, financiada por el operador y pagada por las personas que lo utilizan -patrón que llamaremos a continuación PAYGO-.
 |
El atardecer se trata como un evento ordinarioUn congelador solar no es un congelador con un panel atornillado. Es un presupuesto de energía que tiene que cerrarse cada 24 horas, en un lugar donde el presupuesto lo marca el clima y no un medidor. El Direct Drive 6 cierra ese presupuesto con un gabinete de 208 litros, un compresor de CC de 45 a 60 vatios y un paquete de litio del tamaño adecuado para la brecha entre producción y consumo. En un día despejado, la mochila se llena antes del pico de la tarde; en un día nublado, lleva el gabinete a la mañana siguiente con margen restante. Debido a que el gabinete es un electrodoméstico de clase T y las paredes son de 65 mm como estándar, el compresor no tiene que luchar contra la temperatura ambiente para mantener el punto de ajuste; solo tiene que reemplazar lo que se filtra. |
La cadena eléctrica, leída de izquierda a derecha.
Cuatro eslabones se encuentran entre el sol y la carga. Cada uno tiene un único trabajo, y cada uno es el lugar donde los sistemas baratos suelen tomar atajos.

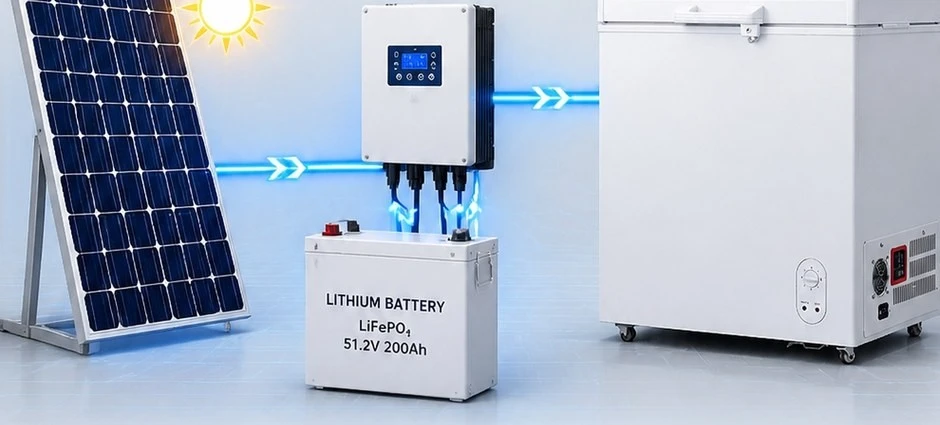

Panel, controlador, paquete de litio y gabinete: los cuatro eslabones de la cadena, en el orden en que aparecen en el sitio.
|
1. matriz |
Dimensionado según el ciclo de trabajo del compresor más la ventana de recarga, no según el volumen del gabinete. Un armario de 208 litros con paredes de 65 mm necesita un conjunto más pequeño que un armario de 300 litros con paredes de 55 mm, por lo que cotizamos el conjunto a partir de la carga y no de la cifra de litros. |
|
2. Controlador |
MPPT, porque un controlador PWM descarta la diferencia entre el voltaje del panel y el voltaje del paquete exactamente cuando la luz es más débil. El controlador también mantiene el corte de bajo voltaje, por lo que la batería nunca se agota hasta el punto de no poder aceptar una carga a la mañana siguiente. |
|
3. Paquete de litio |
LiFePO4 en lugar de plomo ácido, para un ciclo de vida a alta temperatura ambiente y para una profundidad de descarga. La configuración de referencia utiliza 51,2 V 200 Ah, que es deliberadamente mayor que la demanda de una noche; el excedente es lo que convierte una semana nublada en un inconveniente en lugar de un desescarche. |
|
4. Gabinete |
Un compresor de CC con un variador de velocidad, por lo que la reducción puede ser rápida mientras el consumo en estado estable se mantiene entre 45 y 60 W. El termostato funciona en la banda de -18 a -45 grados, que cubre pescado congelado, carne, helado y producción de hielo en el mismo gabinete. |
Cómo son realmente las 24 horasDesde el amanecer, el controlador alimenta primero el compresor y luego el paquete. A primera hora de la tarde, el paquete se encuentra en voltaje de absorción. Cuando cae la luz, el compresor comienza a funcionar en el paquete y, al anochecer, funciona solo en el paquete, aprovechando la reserva acumulada durante el día. En el tercer día nublado consecutivo, el paquete realiza un ciclo superficial y el gabinete mantiene el punto de ajuste por más tiempo entre los arranques del compresor: la espuma está haciendo el trabajo que el conjunto no puede. |
 |
La retención en frío es un problema de espesor de pared
Cada hora de autonomía que compras la compras en litio o la compras en espuma. La espuma es más barata por hora, no envejece en ciclos y no se puede descargar en exceso, razón por la cual el gabinete se ofrece en dos especificaciones de pared.
 |
El gabinete estándar lleva 65 mm de espuma de poliuretano in situ en las paredes, con 110 mm disponibles como opción en la tapa y la base, las dos superficies que experimentan el gradiente de temperatura más pronunciado en un gabinete expuesto al sol directo. Un muro más grueso cambia la forma de la noche. En lugar de que el compresor funcione en ráfagas cortas para mantener el ritmo, funciona con menos frecuencia y durante más tiempo, lo que es más suave tanto para el paquete como para el compresor. En la versión de 110 mm, la autonomía utilizable se extiende lo suficiente como para que la batería ya no necesite cubrir una noche completa por sí sola. El evaporador está adherido al revestimiento en lugar de sujetarlo, por lo que el frío llega a la pared en lugar del espacio de aire detrás de ella. |
|
Paredes de 65 mm - estándar La elección correcta para sitios costeros tropicales donde el conjunto se puede sobredimensionar de forma económica y el gabinete funciona todo el año a temperatura ambiente alta. |
Construcción de 110 mm - opción Para sitios del interior con una larga temporada de lluvias, para helados a -30 grados o menos, y para cualquier ruta donde una entrega fallida no pueda repetirse al día siguiente. |
Configuración de referencia
Las figuras siguientes describen la unidad en las fotografías. La capacidad, el tamaño del gabinete y la clasificación del compresor se pueden cambiar en la etapa de pedido; la arquitectura no cambia con ellos.
|
Parámetro |
Valor de referencia |
|
Modelo |
Transmisión directa 6 |
|
Capacidad bruta |
208 L |
|
Rango de temperatura |
-18 grados a -45 grados |
|
voltaje de entrada |
CC 12 V / 24 V |
|
Consumo de energía |
45 - 60 W |
|
Clase climática |
T (tropical) |
|
Espesor de la espuma |
65 mm estándar, 110 mm opcional |
|
Peso neto |
48 kg |
|
Tamaño del producto |
945 × 565 × 845 milímetros |
|
Batería en construcción de referencia. |
LiFePO4 51.2 V 200 Ah |
Otras capacidades, configuraciones de tapa, opciones de compresor de 12 V o 24 V y tamaño de batería se cotizan por proyecto. Envíe el rango de temperatura ambiente, el producto que se almacena y la cantidad de días nublados consecutivos que necesita para sobrevivir, y le devolveremos una variedad y un tamaño de paquete coincidentes.
Donde un gabinete de 208 litros cambia la economía
El mismo mueble se utiliza en cuatro entornos comerciales muy diferentes. Lo que comparten es que el valor de la cadena de frío es obvio para el usuario final y que no existe una red confiable al alcance de la mercancía.
 |
Desembarcos insulares y costerosEl hielo comprado a un proveedor del pueblo es el frío más caro que existe y llega derretido en un mal camino. Un armario en el punto de aterrizaje convierte la captura en un producto clasificado en lugar de una carrera contra el tiempo. El lado del compresor está sellado y el tablero de control se encuentra detrás de un panel extraíble, por lo que el aire salado llega a la pintura antes de llegar a los componentes electrónicos. |
Venta minorista y de bebidas en la carreteraUna tienda que vende bebidas frías y snacks congelados necesita que el armario esté lleno al principio del día y todavía frío al cerrar. Ejecutarlo desde un panel en el techo elimina el cargo permanente que a menudo decide si la tienda tiene o no existencias de productos congelados. Las ruedas están equipadas de serie, por lo que la unidad se puede mover a cubierto cuando se pronostica una tormenta. |
 |
 |
Puertas de granja y puntos de recogida de lácteosLa leche, la carne y la fruta pierden valor en las primeras cuatro horas, no en los primeros cuatro días. Un armario en el punto de recogida permite a una cooperativa conservar la producción de una mañana hasta que llegue el camión, en lugar de venderla al precio que ofrezca el comprador. En esta configuración, el gabinete generalmente se instala en el interior, con el conjunto en el techo del cobertizo y el paquete al lado del gabinete sobre un piso de concreto (como se muestra en la fotografía). Para los productos lácteos, el termostato está configurado a un nivel más alto que para el pescado, lo que reduce el ciclo de trabajo del compresor y deja más espacio para cargar. |
Almacenamiento en frío como servicioEl cuarto uso no es un lugar sino un modelo de negocio. Un solo operador compra diez gabinetes, los instala en todo un distrito y cobra una tarifa semanal de cada hogar o proveedor que utiliza uno. Para ese operador, el gabinete tiene que sobrevivir al traslado, al manejo por personas que nunca han visto un sistema solar y al pago a plazos. La siguiente sección trata sobre ese caso. |
 |
Implementarlo como flota: la ruta PAYGO
Un congelador solar es un artículo capital en un mercado donde la mayoría de los compradores viven semana tras semana. PAYGO -pago por uso- es la estructura comercial que cierra esa brecha: el operador mantiene la propiedad del hardware, el usuario paga el acceso al frío a plazos y el costo de la electricidad de todo el sistema se mantiene en cero porque el sol hace el trabajo.
|
Elemento |
Cómo suele estructurarse |
|
Costo de entrada |
Un primer pago que cubre la instalación y el primer periodo, en lugar del precio total del hardware. Esto es lo que permite a un operador colocar diez unidades en lugar de dos. |
|
Ritmo de pago |
Semanal o mensual, cobrado en efectivo, mediante dinero móvil o a través de un agente. El ritmo se elige para que coincida con el ciclo de efectivo del propio usuario: un vendedor de pescado recolecta diariamente, una granja recolecta en el momento de la cosecha. |
|
Batería y envío |
El tamaño del paquete y la configuración de envío son las dos variables que ajustamos con más frecuencia para los pedidos de flotas, porque establecen tanto el costo unitario como el costo de flete por gabinete. |
|
Costo operativo |
Sin combustible, sin conexión a la red, sin factura mensual de servicios públicos. El costo recurrente del sistema es el mantenimiento, y en esta arquitectura el mantenimiento es la limpieza del panel y la revisión del sello de la puerta. |
Suministramos el hardware y la documentación técnica para este modelo. Las condiciones de financiación, recogida y servicio local las gestiona el operador; Podemos cotizar precios de flota, paquetes de repuestos y un kit de servicio juntos para que el operador comience con las piezas que realmente necesitará.
Nueve preguntas para la encuesta del sitio
La mayoría de los tickets de soporte técnico en un congelador fuera de la red se remontan a una visita al sitio que nunca se realizó. Estas son las preguntas que nos hacemos antes de cotizar y las que vale la pena volver a hacer en sitio.
|
01 |
¿Qué se almacena y a qué temperatura?El pescado a -25 grados y las bebidas a 4 grados son dos máquinas diferentes, incluso en el mismo tamaño de mueble. |
|
02 |
¿Cuántos kilos entran al día y cuántos salen?El rendimiento establece la carga desplegable mucho más que el volumen bruto. |
|
03 |
¿Cuál es la temperatura ambiente más alta en el peor mes?La clase climática T es la base; un gabinete expuesto al sol directo necesita una construcción de 110 mm y una posición sombreada. |
|
04 |
¿Cuánto dura el tramo nublado más largo en un año normal?Este número único establece el tamaño del paquete y debe provenir de la propia experiencia del operador, no de un promedio. |
|
05 |
¿A dónde irá el panel y qué sombra caerá sobre él a las 15:00?Una palmera en el momento equivocado cuesta más que una plantación más pequeña en el lugar correcto. |
|
06 |
¿Cuánto tiempo dura el recorrido de CC desde el conjunto hasta el gabinete?El tamaño del cable se establece mediante la caída de voltaje de ida y vuelta y es la pérdida más barata de corregir en la etapa de diseño. |
|
07 |
¿El piso está nivelado y puede soportar 48 kg más de producto?Un gabinete que sobresale del nivel pierde el contacto del sello a lo largo de un borde. |
|
08 |
¿Quién abre la tapa y con qué frecuencia?Veinte aberturas al día con la tapa levantada es una carga mayor de la que cualquier mejora del aislamiento puede absorber. |
|
09 |
¿Quién lo atiende y a qué distancia viven?Si la respuesta es un viaje de cuatro horas, el kit de repuestos debería viajar con el primer envío. |
Puesta en marcha en una visita1.Nivele el gabinete, deje espacio detrás del lado del compresor y confirme el sello de la puerta con una hoja de papel en cuatro puntos. 2.Monte el conjunto en la inclinación estacional acordada en el estudio, apriete el marco y registre el voltaje del circuito abierto antes de realizar la conexión. 3.Conecte el controlador al paquete primero y luego al gabinete, de modo que el controlador arranque con un voltaje de batería conocido en lugar de hacerlo desde el panel. 4.Configure el termostato, ejecute un menú desplegable con un gabinete vacío y registre el tiempo para alcanzar el punto de ajuste; este número es la base para cada llamada de servicio posterior. 5.Cargue el producto sólo después de que el gabinete haya mantenido el punto de ajuste durante la noche. |
 |
El embalaje y los trámites que lo acompañan.
El gabinete se envía en una caja de cartón reforzada sobre una paleta, con el lado del compresor protegido por un bloque de esquina separado. La batería se empaqueta por separado según la documentación ONU 38.3 y se cotiza como una línea separada para que el transportista pueda enviarla correctamente; los paquetes de litio y un gabinete con carcasa de acero rara vez viajan en las mismas condiciones.
Cada unidad sale con un registro de prueba del recorrido desplegable, la configuración del controlador utilizada, el diagrama de cableado para el lado de CC y un juego de fusibles y sellos de repuesto. Para pedidos de flotas, agregamos una tarjeta de puesta en servicio laminada de una página en el idioma que realmente leerá el instalador.
Preguntas que más nos hacen
|
¿Funcionará sin batería? |
No. Este modelo está especificado como un sistema de 24 horas y la mochila es la que lo transporta después del atardecer. Si desea un gabinete sin baterías, pregúntenos sobre la construcción de la bolsa de hielo. |
|
¿Puede funcionar también desde la red eléctrica? |
El compresor es DC. Cuando existe una red, se puede agregar un rectificador separado como fuente de respaldo, pero no forma parte de la configuración estándar y no cambia los requisitos de la batería. |
|
¿Qué tan frío puede hacer? |
-45 grados en el extremo inferior del rango del termostato en la versión de referencia. Funcionar con la configuración más baja todo el tiempo cuesta autonomía, por lo que la configuramos según el producto, no al máximo. |
|
¿Cuál es el plazo de entrega para diez unidades? |
Cotizado por pedido, porque depende de la construcción de la batería y de si los paquetes se envían con los gabinetes o por separado. Los pedidos de la flota están programados para que las dos primeras unidades lleguen antes que el resto. |
|
¿Se puede marcar el gabinete? |
Sí, la impresión de la tapa, la insignia y la etiqueta del panel de control son los tres lugares donde suele ir la marca de un operador, y los tres están disponibles en cantidades de flota. |
Dentro de la fábrica que construye este sistema.
|
Hangzhou Juka Solar Technology se fundó en 2015 en torno a un problema: poner a funcionar la energía solar, la nueva energía y el control inteligente dentro de un circuito de refrigeración. Desde entonces, la gama ha crecido desde un único congelador de CC hasta refrigeradores solares, máquinas de hielo solares, carritos móviles para helados, triciclos de reparto y carritos para venta minorista de bebidas; todos ellos exportados, la mayoría a los mercados de la Franja y la Ruta. El trabajo no se detiene en el contenedor. Los socios en Ghana, Gabón, Camerún, Nigeria, Kazajstán e India reciben apoyo para establecer su propia producción local para refrigeración minorista y de entrega, que es la forma en que una cadena de frío se vuelve permanente en lugar de una serie de envíos únicos. En el caso de un sistema solar, esto es más importante que en el caso de un congelador de red. El tamaño del panel, la clasificación del controlador y la capacidad de la batería dependen del volumen del gabinete y de las condiciones del sitio, por lo que el gabinete y los componentes electrónicos se diseñan juntos en lugar de que el importador los compre por separado. |
 |
Qué se decide antes de construir el gabinete
|
El espesor de la pared es un parámetro de producción. En la línea de espumado se coloca espuma de 65 mm o 110 mm, no asignada en folleto. El aislamiento especificado pero no logrado es la razón habitual por la que un gabinete solar tiene un rendimiento inferior en su primera temporada de calor. |
Una lista de materiales El panel, el controlador, la batería y el gabinete se enumeran juntos, por lo que el importador recibe un sistema cuyas piezas se dimensionaron entre sí en lugar de obtenerse de forma independiente. |
|
Voltaje como opción de pedido. La entrada de CC, el voltaje del adaptador de CA, el tipo de enchufe y el diseño del panel de control se seleccionan por mercado en la misma plataforma, sin necesidad de ejecutar herramientas separadas para un destino diferente. |
Repetible en el segundo contenedor. El espesor de la espuma, los accesorios y el modelo de controlador se mantienen por cliente, por lo que un pedido siguiente coincide con el primero en lugar de variar. |
Documentación de certificación y prueba.
La marca CE cubre la disposición eléctrica y las patentes de modelos de utilidad cubren el gabinete y el diseño del control de accionamiento directo. Los documentos viajan con el pedido para que puedan presentarse en la aduana y ante compradores institucionales o licitadores.
CE - baja tensión y EMC |
CE - horario suplementario |
Patente de modelo de utilidad - estructura del gabinete |
Sobre el piso
 |
 |
 |
 |
Seis puntos de control detrás de cada gabinete
|
01 |
La espuma se produce dentro de una habitación constante a una temperatura de 20 a 23 grados, por lo que la calidad de la espuma no cambia con la temporada. |
|
02 |
El condensador y el evaporador se purgan con nitrógeno antes de realizar cualquier unión de tuberías, manteniendo limpio el circuito interno. |
|
03 |
El vacío se reduce a menos de 20 Pa. Una unidad que no alcanza las especificaciones nunca se carga con refrigerante. |
|
04 |
Dos pruebas de fugas por gabinete con un detector INFICON: una sin energía y otra en funcionamiento. |
|
05 |
Una sala de pruebas a temperatura constante confirma los parámetros de refrigeración en condiciones idénticas durante todo el año. |
|
06 |
La producción y el control de calidad son departamentos separados. Sólo se embalan y almacenan los gabinetes aprobados por un inspector de control de calidad. |
Máquinas en la línea
|
Equipo |
Qué le da al comprador |
|
Máquina automática de corte por láser |
Geometría consistente del panel, tolerancias ajustadas, bordes limpios |
|
Punzonadora y dobladora |
Gabinete repetible formando de una unidad a otra |
|
Máquina de espuma de alta presión con doble pistola |
Densidad uniforme en todo el gabinete, sin puntos finos |
|
Máquina llenadora de alta precisión CACL |
Carga de refrigerante precisa en cada unidad |
|
Detector de fugas de alta sensibilidad INFICON |
Encuentra fugas que pasan los detectores comunes. |
OEM, ODM y ensamblaje local
Se encuentran disponibles envíos de suministro solo de gabinete, marca privada, SKD y CKD, junto con orientación técnica para socios que prefieren ensamblar localmente que importar unidades terminadas. Ayudar a los socios a construir su propio negocio de refrigeración es la parte del trabajo que dura más que una sola orden de compra.
Qué se puede cambiar en un pedido estándar:
✓ Logotipo del cliente y color del gabinete.
✓ Opciones de voltaje y tipo de enchufe
✓ Diseño de empaque
✓ Configuración del producto, cestas y accesorios.
✓ Panel, controlador y batería incluidos, o gabinete suministrado solo
